電腦控製光伏支架C型鋼機技術配置說明

（XF50-120八工位口向下後衝孔、後切斷配伺服電機壓3.0厚）

機組組成：

1、放料裝置：單臂手搖旋轉式自動撐開放料架，載重量4噸。

2、整平裝置：帶U字形七輥整平、配有鋼帶中心調整裝置。

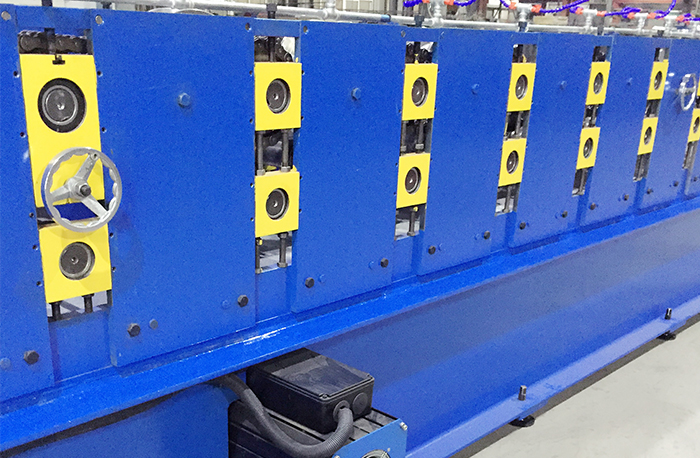

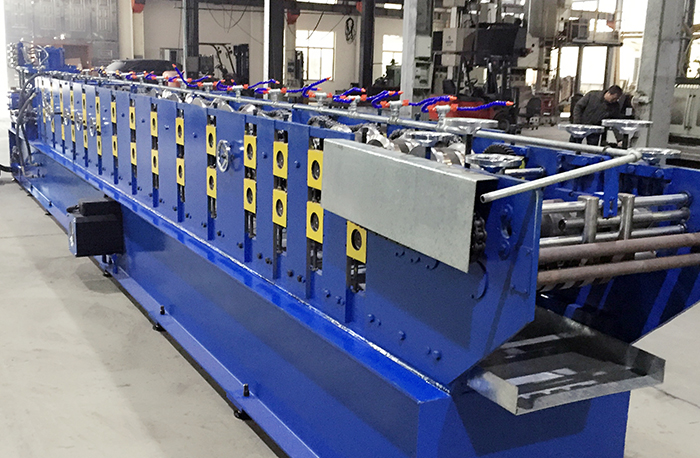

3、成型主機：機架用496H鋼焊接而成，機組長度為9.2米，寬度為1.20米，高度為1.2米，整機重量為6.8噸，采用隔套式手動調節規格方式，換模時間15-20分鍾。軋製規格為寬度50-120mm，高度為40-60mm，厚度為2.0-3.0mm，不打孔成型速度為40米/分，主機十三道滾壓成型，輪子材料為Cr12MoVi優質合金火硬度為HRC60-62，輥軸外徑為Φ78圓，輥軸材料為45#優質碳素鋼。軸經調質處理HRC28-32。

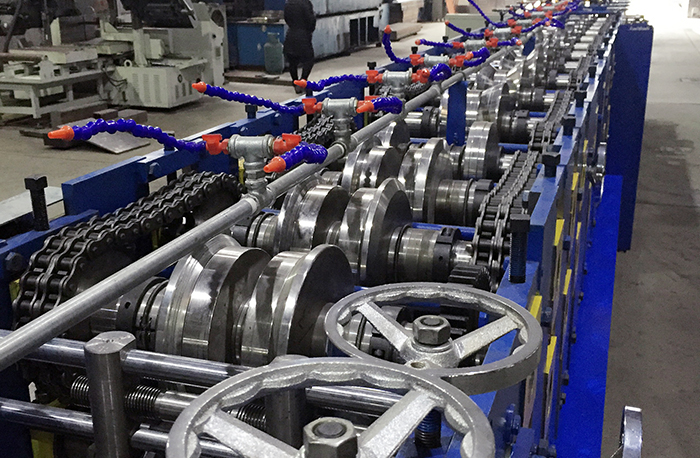

4、主機傳動：采用伺服驅動方式，伺服電機功率24KW配輸出扭矩6KN行星減速器，鏈輪鏈條結構傳動，製動性能好，長度定位準確。

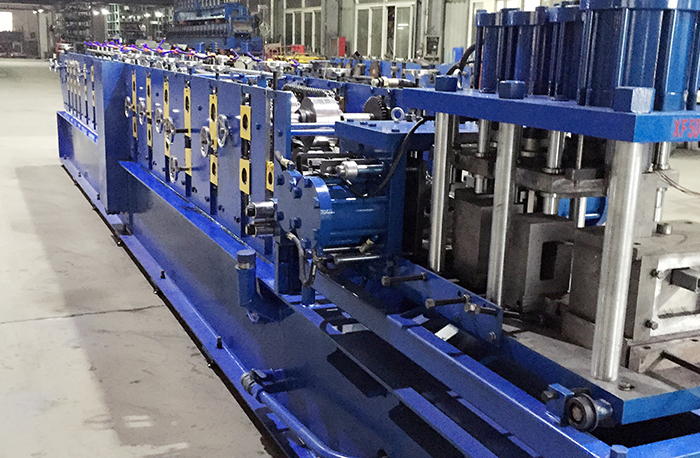

5、衝孔切斷裝置：采用龍門式8工位液壓後衝孔，後切斷結構，衝底孔3工位,液壓油缸分別為一隻Φ160，兩隻Φ120；衝側麵孔4工位,液壓油缸分別為二隻Φ140，二隻Φ120，打孔規格詳見需方提供的圖紙。切斷1工位,液壓油缸規格為Φ180，結構緊湊，工作平穩，衝孔模，切斷模材質為Cr12MoVi，淬火硬度HRC58-60。模具加工尺寸詳見需方提供的圖紙。

6、液壓係統：采用低噪聲，高性能葉片泵，提供衝孔，切斷之動力，電機功率15KW，油泵排量47，工作壓力13MPpa。

7、冷卻係統： YK50P單冷空調油冷機。

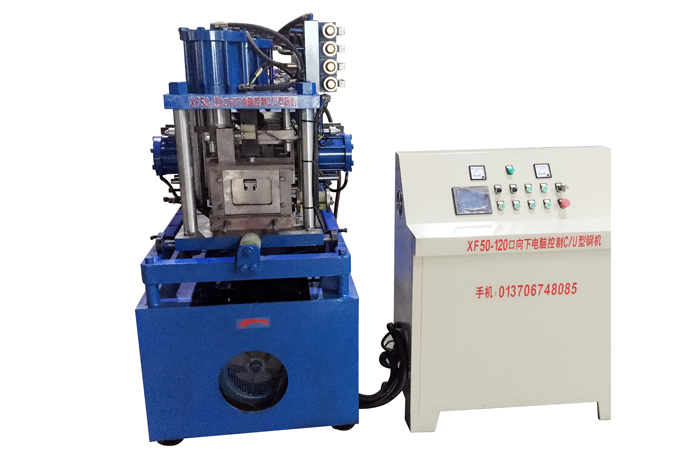

8、控製係統：采用日本三菱FX5U-64MT/ES-A工業控製電腦，日本三菱1050觸摸屏，斷路開關GV2-ME32C BW63EAG，交流接觸器SC-N4為施耐德公司及日本富士公司產品，繼電器為4路PLC輸出放大板。PLC控製整機的運轉，自動測長，定尺切斷，具備無級變速功能，人機界麵，觸摸屏輸入，長度可在觸摸屏上自由設定，操作簡單易懂。

相比其他廠家設備的優點：

所有滾輪材料使用的都是耐磨性能優良的Cr12MoVi，采用伺服電機傳動，不打孔成型速度達到40米/分，孔距誤差在0.5mm以內，可同時三麵打孔，減少了人工，提高了效率。
